詳細說明

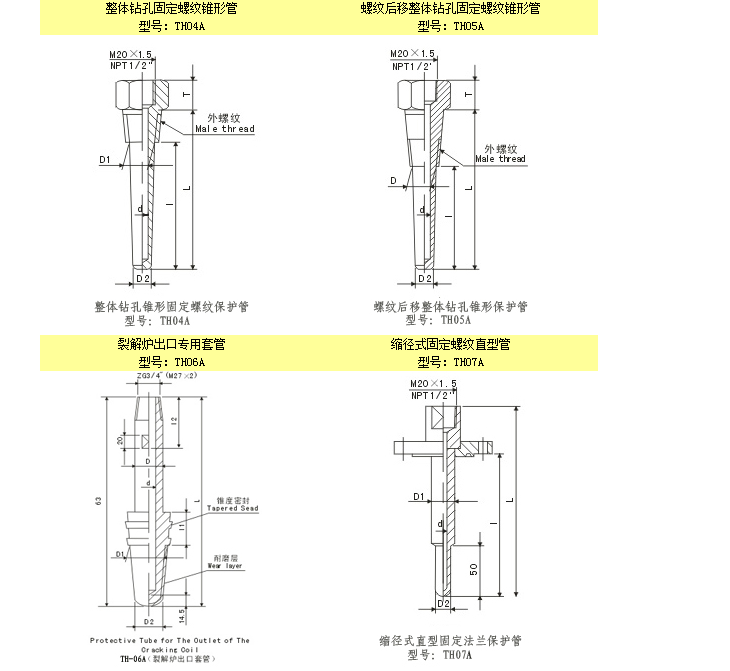

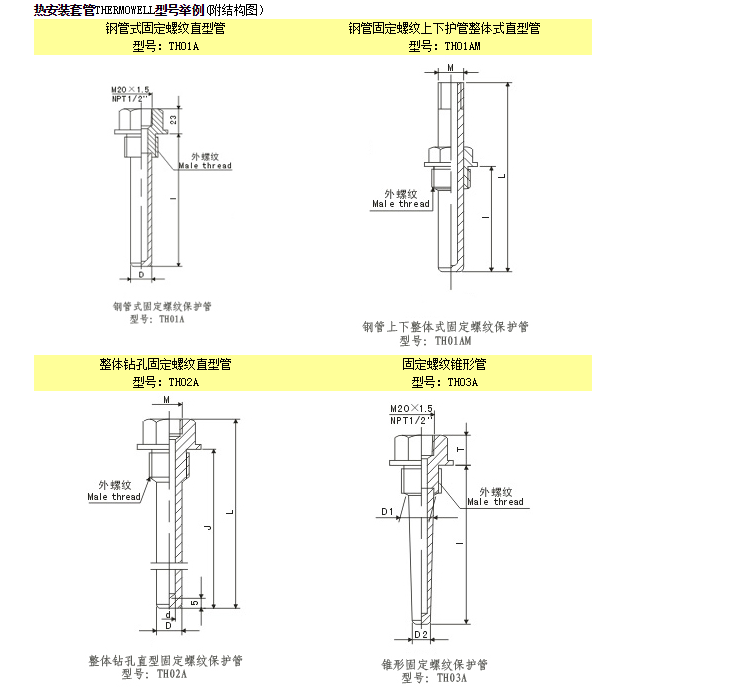

TH01A,TH01AM,TH02A,TH03A,TH04A,TH05A,TH06A,溫度傳感器熱安裝套管

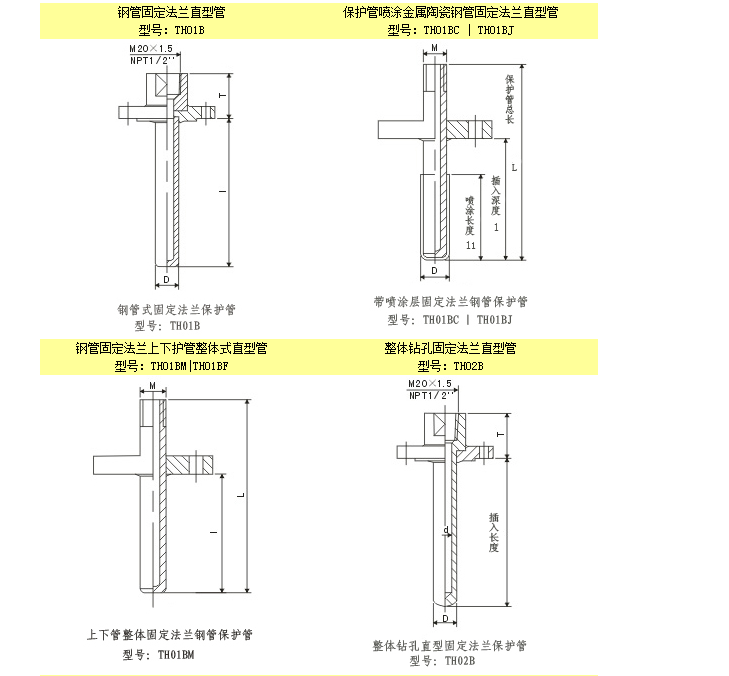

TH09A,TH01D,TH01DJ,TH01B,TH01BC,TH01BJ,TH01BM,TH02B,

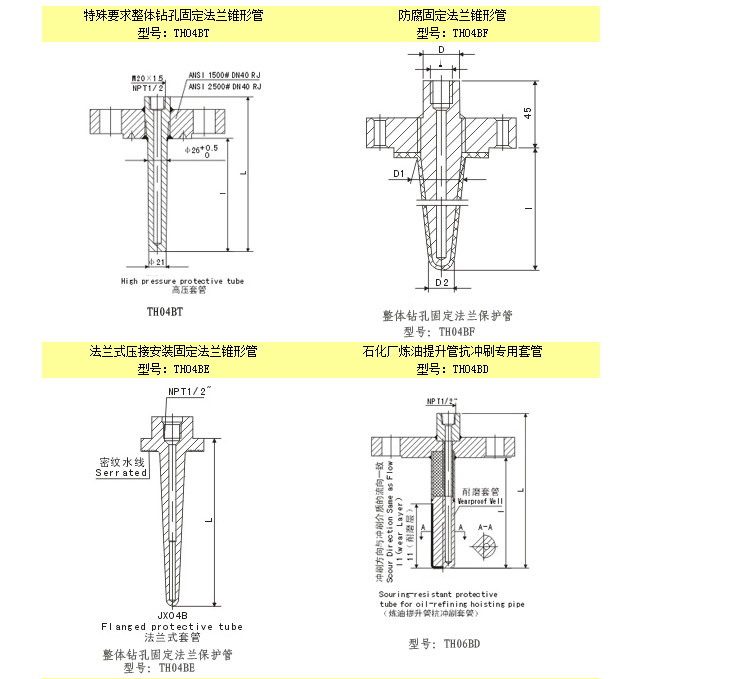

TH04B,TH04BF,TH04BB,TH04BT,TH04BF,TH04BE,TH04BD,TH08B,
溫度傳感器熱安裝凸臺
TH09A,TH01D,TH01DJ,TH01B,TH01BC,TH01BJ,TH01BM,TH02B,
TH04B,TH04BF,TH04BB,TH04BT,TH04BF,TH04BE,TH04BD,TH08B,

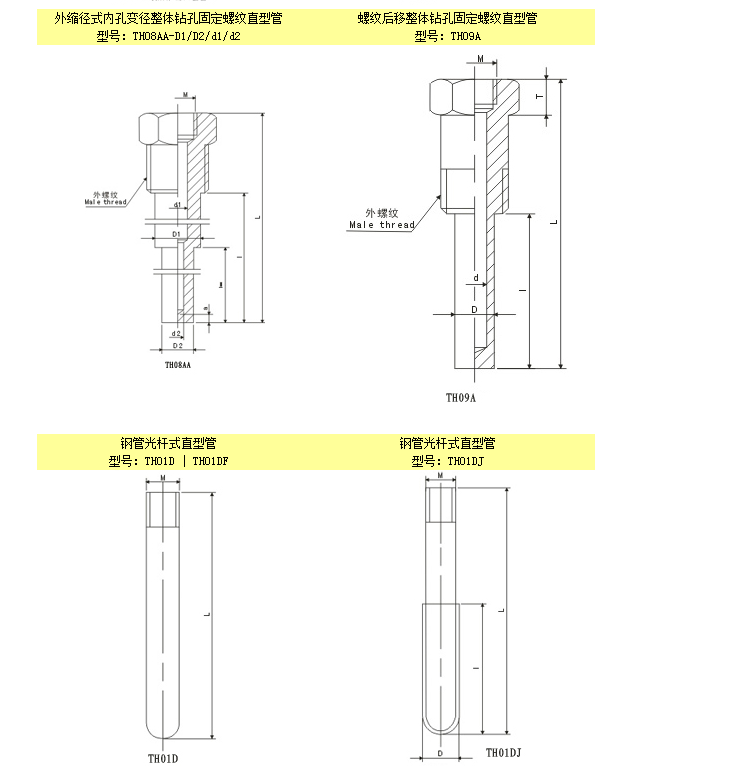

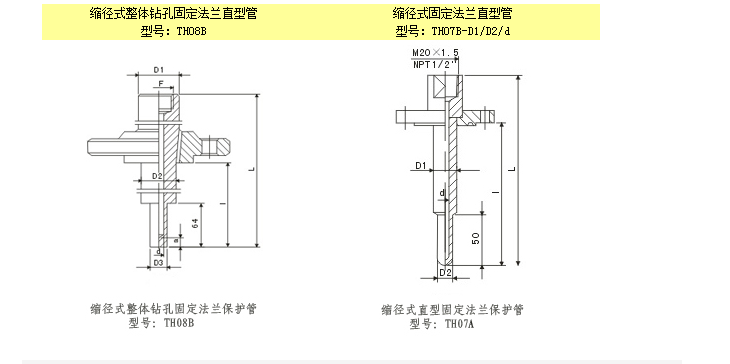

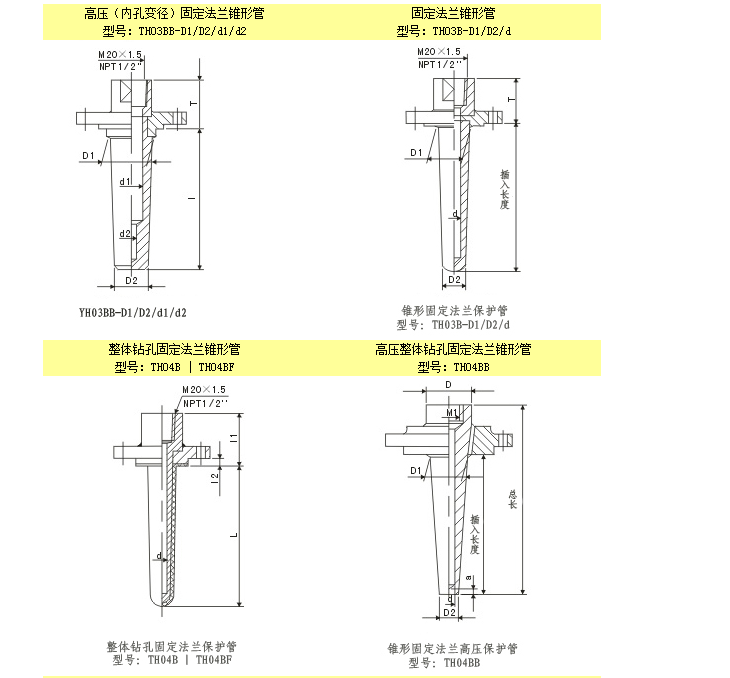

TH07A,TH08AA-D1/D2/d1/d2,TH03B-D1/D2/d,TH07B-D1/D2/d,TH03BB-D1/D2/d1/d2
| 概述 | ||||||||||||||||||||
| 安裝保護套管是套在測溫元件外面或預先安裝與設備之上，抵御被測介質的壓力和腐蝕的溫度傳感器安裝件，它和熱電偶、熱電阻、雙金屬溫度計配套使用。 | ||||||||||||||||||||
| 安裝保護套管主要技術參數 | ||||||||||||||||||||
|
||||||||||||||||||||
| 溫度傳感器保護套管選型表 | ||||||||||||||||||||
| TH□□□-□/□-□□-□/□ | ||||||||||||||||||||
| 代號 | 溫度傳感器保護套管 | |||||||||||||||||||
| TH | 安裝套管THERMOWELL | |||||||||||||||||||
| 代號 | 外形結構 請參看后面的各型號結構示意圖選型 | |||||||||||||||||||
| 01 | 鋼管式保護管 | |||||||||||||||||||
| 02 | 整體鉆孔直型管 | |||||||||||||||||||
| 03 | 錐形管 | |||||||||||||||||||
| 04 | 整體鉆孔錐形管 | |||||||||||||||||||
| 05 | 螺紋后移整體鉆孔錐形管 | |||||||||||||||||||
| 06 | 帶涂層耐腐蝕耐高溫整體鉆孔管（適用側爐套管） | |||||||||||||||||||
| 07 | 縮徑式直型管 | |||||||||||||||||||
| 08 | 縮徑式整體鉆孔直型管 | |||||||||||||||||||
| 09 | 螺紋后移整體鉆孔直型管 | |||||||||||||||||||
| 代號 | 過程連接 | 說 明 | ||||||||||||||||||
| A | 固定螺紋 | |||||||||||||||||||
| B | 固定法蘭 | 法蘭標準和規格由用戶提供 | ||||||||||||||||||
| C | 焊接式 | |||||||||||||||||||
| D | 光桿式 | |||||||||||||||||||
| 代號 | 附加要求 | |||||||||||||||||||
| A | 套管內孔為變徑結構 | |||||||||||||||||||
| B | 套管使用于高壓環境 | |||||||||||||||||||
| C | 套管外噴涂搪瓷 | |||||||||||||||||||
| D | 石化廠煉油提升管抗沖刷專用套管 | |||||||||||||||||||
| E | 法蘭式壓接安裝 | |||||||||||||||||||
| F | 套管外整體燒結聚四氟乙烯層和抗沖刷耐磨層，達到耐腐蝕耐磨 | |||||||||||||||||||
| M | 上下套管整體式 | |||||||||||||||||||
| J | 套管外部噴涂金屬陶瓷 | |||||||||||||||||||
| T | 特殊要求，協議供貨 | |||||||||||||||||||
| 代號 | 套管外徑 mm | 說 明 | ||||||||||||||||||
| *** | D | 錐形結構時時：D1/D2 (請參看各型號圖紙） | ||||||||||||||||||
| 代號 | 套管內孔直徑 mm | 說 明 | ||||||||||||||||||
| *** | d | 套管內孔變徑時：d1/d2(請參看各型號圖紙） | ||||||||||||||||||
| 代號 | 保護管材料 | 說 明 | ||||||||||||||||||
| 0 | 1Cr18Ni9Ti(304SS)(0Cr18Ni10Ti) | |||||||||||||||||||
| 3 | 316L | |||||||||||||||||||
| 4 | 904L | |||||||||||||||||||
| 5 | 3YC52 | |||||||||||||||||||
| 6 | GH3030 | |||||||||||||||||||
| 8 | SiC | |||||||||||||||||||
| 9 | 協議供貨 協議供貨的材質有：GH3039、Inconel600、MONEL合金、GH44、Cr50Ni50合金、STA、 | |||||||||||||||||||
| 哈氏合金、鉭、鈦、鎳、鉬、碳素鋼、合金鋼、二硅化鉬、剛玉管、高鋁管、碳化硅、鉬化鎂 | ||||||||||||||||||||
| 代號 | 連接過程 | 說 明 | ||||||||||||||||||
| M1/G3 | M20×1.5 / G1/2 | |||||||||||||||||||
| M2/G3 | M27×2 / G3/4 | |||||||||||||||||||
| M3/G3 | M33×2 / G1" | |||||||||||||||||||
| T | 按用戶要求生產 | |||||||||||||||||||
| 代號 | 套管總長 mm | 說 明 | ||||||||||||||||||
| *** | L | 請參看各型號結構圖 | ||||||||||||||||||
| 代號 | 插入長度 mm | 說 明 | ||||||||||||||||||
| *** | l | 請參看各型號結構圖 | ||||||||||||||||||
