NN90-5,NN90-6,NN90-7,NN90-10,NN90-15,NN90-20,NN90-30,NN90-40,NN90-60,減速器

NN90-5,NN90-6,NN90-7,NN90-10,NN90-15,NN90-20,NN90-30,NN90-40,NN90-60,減速器

NN90-80,NN90-100,NN90-150,NN90-200,

NN90型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，廣泛應用于各個領域，其產品特性：
結構緊湊，體積小，在現有同型號減速器中為最??；
傳遞扭矩大，齒輪嚙**用多齒嚙合，
——多齒均載，齒輪嚙合無高速傳動；
高壓壓鑄鋁合金機殼，新工藝，高精度，增強熱傳導性，
降低內部溫升，減少發熱；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
實現單級系列傳動；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩
與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
噪音低，< 65分貝；壽命長，>20000小時；
性價比高，同等精度，市場價格最低；

	型 號
		NN90

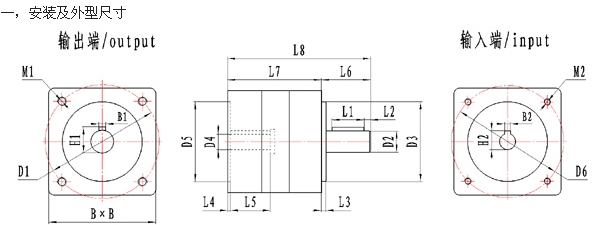

B	殼體尺寸	92×92
B1	輸出鍵尺寸	6×6
B2	輸入鍵尺寸	5×5
M1	輸出端安裝螺紋	M8×20
M2	輸入端安裝螺紋	M6×15
H1	輸出端輸出軸高	22.5
H2	輸入端輸入軸高	16.5
D1	輸出端安裝孔分布圓	100
D2	輸出軸直徑	20
D3	輸出端定位止口直徑	80
D4	輸入端孔直徑	14
D5	輸入端定位圓直徑	73
D6	輸入端安裝孔分布圓直徑	100
L1	輸出端鍵長	28
L2	輸出端鍵到軸端距離	5
L3	輸出端定位止口厚度	4
L4	輸入端電機定位深度	2.5
L5	輸入端電機軸長	40
L6	輸出端軸長（自安裝面）	40
L7	軀 體 長	82
L8	減速器總長	122

注：a,以上尺寸單位為mm。具體參數以實物為準。
b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型 號	NN90	減速比
額定輸出扭矩 N.m	55	5
	60	6
	60	7
	70	10
	70	15
	90	20
	90	30
	100	40
	100	60
	100	80
	120	100
	120	150
	120	200
極限扭矩	1.5～2倍的額定輸出扭矩

注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號			NN90
最大徑向力		N	910
最大軸向力		N	580
滿載效率		%	>90%
平均壽命		h	>20000(h)
重 量		Kg	2.8
回 差（標準/精密）		Arcmin	≤12 / 5
噪 音		dB(A)	≤65
最大輸入速度		Min-1	4500
額定輸入速度		Min-1	2500
扭轉剛度		N.m/Arcmin	4.5
旋轉方向			與輸入相反
潤 滑			免維護
防護等級			IP55
安裝方向			任意
