AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-500Nm,AKC-215,動態扭矩傳感器
AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-100Nm,AKC-215-200Nm,AKC-215-300Nm,
AKC-215-500Nm,AKC-215-1000Nm,AKC-215-2000Nm,AKC-215-3000Nm,AKC-215-5000Nm,AKC-215-10000Nm,
· 電阻應變式原理，結合電子技術，實現非接觸電源供電與信號輸出。
· 適用于動、靜扭矩測量。允許轉速不大于10000轉/分。
· 可測量正反兩方向扭矩，轉速。輸出信號為頻率信號。與專用儀表配套，可顯示功率。
· 頻率信號輸出，抗干擾能力強，性能穩定可靠，使用壽命長。
· 輸出頻率信號幅度可選擇：0～5V電平的方波信號或集電極開路輸出。
· 扭矩頻率輸出范圍：10±5kHZ (正反向)。
· 零轉矩：10kHZ±20kHZ

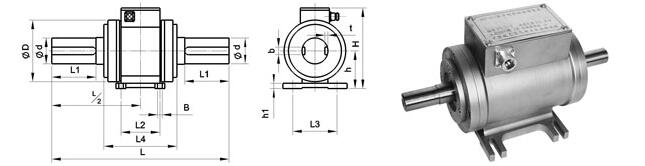

· 既可測靜態扭矩又可測動態扭矩，兩端為軸鍵連接，安裝使用方便。
|
主 要 技 術 指 標
|
||||
|
測量范圍
|
AKC-215 | 0～5,10,20,50,100,200,300,500,1000,2000,3000,5000,10000 | Nm | |
| 輸出信號：扭矩： | 10±5 | kHz | ||
| 轉速： | 60脈沖／轉（轉速≤5000轉／分） | |||
| 30脈沖／轉（5000轉／分 < 轉速 < 1000轉／分）注 | ||||
| 直線度L | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 滯后H | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 重復性R | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 工作溫度 | -10～+60 | ℃ | ||
| 溫度補償范圍 | 室溫～+60 | ℃ | ||
| 零點溫度影響 | ±0.1 | %F.S/10 ℃ | ||
| 激勵電壓 | ±15 | VDC | ||
| 絕緣電阻 | 2000 | MΩ/100VDC | ||
| 安全過負荷率 | 120 | %F.S | ||
| 出廠標準線長 | 1.8 | m | ||
| 注：特殊要求可定做 | ||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電 氣 連 接 方 式
|
||
|
連接方式
|
插頭座號 | 導線顏色 |
| 輸入（電源）正端 | 1 | 紅 |
| 地 | 2 | 白 |
| 輸入（電源）負端 | 3 | 藍 |
| 轉速信號輸出 | 4 | 黑 |
| 扭矩信號輸出 | 5 | 黃 |
| 若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。 | ||
AKC-215-500Nm,AKC-215-1000Nm,AKC-215-2000Nm,AKC-215-3000Nm,AKC-215-5000Nm,AKC-215-10000Nm,
